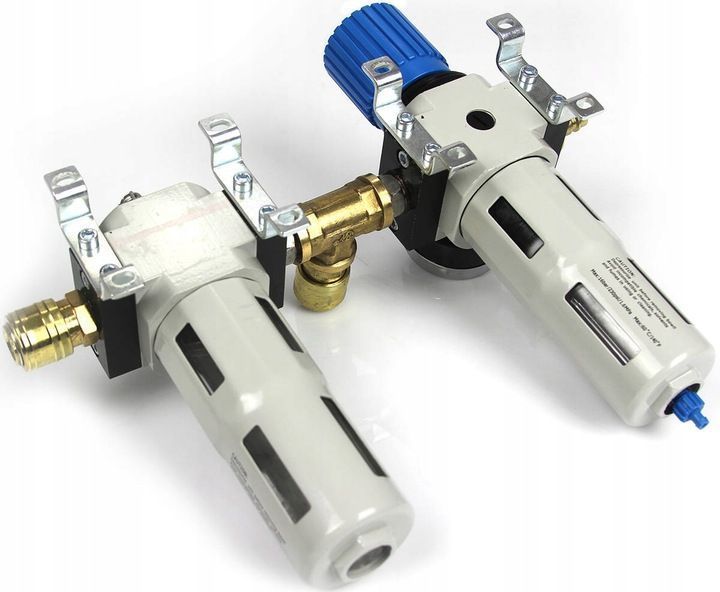

Блоки підготовки стиснутого повітря (2-х елементні) є елементами підготовки робочого середовища. Вони складаються з фільтра-редуктора та лубрикатора, об'єднаних в один елемент. Вони з'являються у системах електропостачання та управління у всіх галузях промисловості. Вони використовуються в пневматичних системах для отримання необхідної чистоти повітря та встановлення правильного вихідного тиску, а також для подачі мастила в систему у вигляді масляного туману. Фільтри-регулятори стисненого повітря фільтрують робоче середовище та підтримують задане значення вихідного тиску незалежно від коливань вхідного тиску.Після того, як вихідний тиск підніметься вище встановленого значення (наприклад, викликаних зовнішніми факторами або пошкодженням виконавчих механізмів) фільтр-редуктор стисненого повітря деаерує систему і підтримує заданий вихідний тиск. Регулювання тиску у редукторах фільтрів стисненого повітря здійснюється вручну. Встановлений пневматичний лубрикатор подає у пневмолінії масляний туман, який використовується для змащення рухомих частин пневмоелементів та їх ущільнень.

Технічні характеристики:

• Робоче середовище: стиснене повітря, нейтральні гази
• Точність фільтрації: стандартна – 5 мкм
• Робочий тиск, що рекомендується: вхідний тиск: від 1 до 16 бар; регульований тиск: від 0,5 до 12 бар
• Робоча температура, що рекомендується: до +60°С.
• Сполучна різьба: 1/2"

Використовувані матеріали:

корпуси та кришки баків - алюміній; картридж фільтра – пластиковий; маслянка та кришка - полікарбонат; Рукоятка та заглушка шприца для консистентного мастила - пластик, ущільнення та діафрагма - NBR.

Блоки підготовки стиснутого повітря є економічним рішенням для промислових та майстерень.

Блоки підготовки стисненого повітря використовуються для отримання достатньої чистоти повітря, регулювання та зниження вихідного тиску стисненого повітря, а також для змащування пневматичних систем і компонентів.

Використання блоків підготовки стисненого повітря необхідне правильної роботи пневматичних компонентів.

Встановлений тиск на виході фільтру-редуктора стисненого повітря підтримується незалежно від коливань вхідного тиску.

Коли вихідний тиск піднімається вище за задане значення, фільтр-редуктор стисненого повітря викликає вентиляцію випускної сторони, а при досягненні заданого значення випускний клапан закривається.

Установки для підготовки стисненого повітря BLUE LINE мають напівавтоматичний злив конденсату.

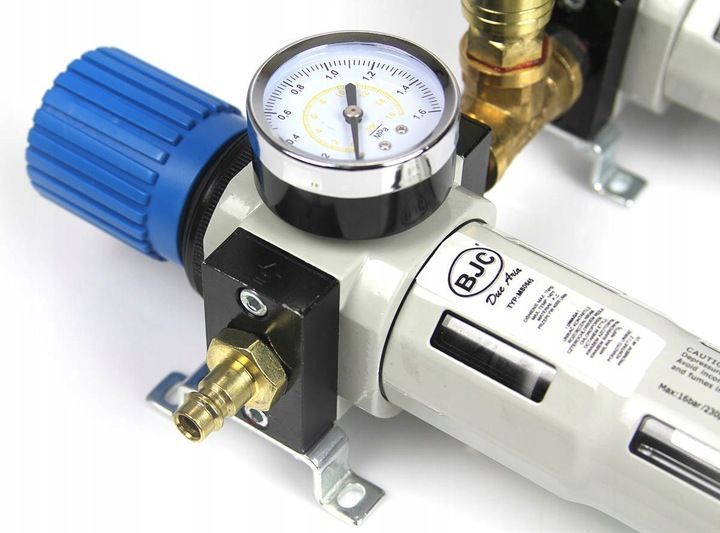

Блоки підготовки стисненого повітря стандартно оснащені манометром.

Блоки підготовки стисненого повітря мають кришки баків захисту від ушкоджень.

Лубрикатор стисненого повітря, що входить до складу блоку підготовки повітря, має крапельне керування.

Для лубрикаторів серії BLUE LINE рекомендується гідравлічне масло з кінематичною в'язкістю 32 мм2/с.

Напрямок потоку вказаний стрілками на корпусах блоків підготовки стисненого повітря.
